天翼Ⅴ型无人机

点击图片查看原图
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 广西 桂林市
有效期至: 长期有效
最后更新: 2012-10-27 21:08
浏览次数: 408
询价
公司基本资料信息








产品详细说明
  • 产品介绍
  • 实战演示

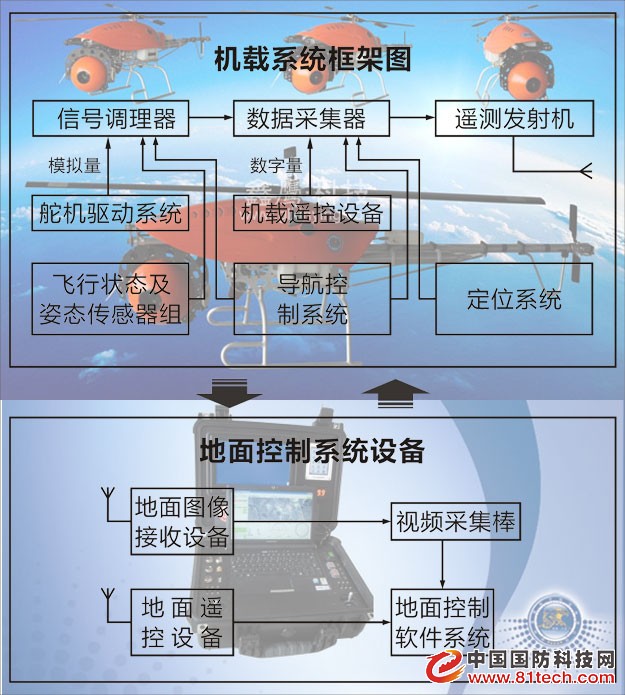

  • 系统图解
  • 技术参数

天翼ⅴ无人直升机是根据当前国内外主流设计理念,由鑫鹰科技自主研发生产的一款油引擎,而且在整体布局上采用前悬挂方式,使得可以取得更大的拍摄角度和更灵活的云台设置,前悬挂方式的设计另一个最大的好处便是改善整体飞机的重心布局,减免普通模型航拍直升机摄像器材挂在机腹下而造成重心偏低引起的画面晃动、震动等问题,12kg的有效载荷同样支持搭载35mm电影胶片机,确保广播级影片效果。
产品特点
(1)设计巧妙、结构紧凑;
(2)体积小、重量轻、载荷比大;
(3)操作灵活、运输方便;
(4)产品成熟、可靠性高、可维性好;
(5)性价比高、应用广泛。

应用领域
农业应用



1、高效安全
无人直升机喷洒飞行速度为3m/s,喷洒装置宽度为4m,作业宽度为6-10m,并且能够与农作物的距离最低保持在2m的固定高度,规模作业能达到每小时100亩,其效率要比常规喷洒至少高出100倍。无人直升机的远距离遥控操作功能减少了人工长时间接触农药而产生的中毒和身体内有毒物质超标而对人体造成的损害。
2、数字遥控自主作业
无人直升机喷洒技术的应用无人直升机不受地形和高度限制,只要在无人直升机的飞行高度内,在田间地头起飞对农作物实施作业,无人直升机采用远距离遥控操作和GPS自主作业功能,完全做到了自主作业,只需在喷洒作业前,将农田里农作物的GPS信息采集到,并把航线规划好,输入到地面站的内部控制系统中,地面站对飞机下达指令,飞机就可以载着喷洒装置,自主将喷洒作业完成,完成之后自动飞回到起飞点。而在飞机喷洒作业的同时,还可通过地面站的显示界面做到实时观察喷洒作业的进展情况。
3、覆盖密度高防治效果好
通过药液雾滴飘移试验和药液覆盖密度试验,用荧光剂测试喷雾药液在单位面积上覆盖程度,喷雾药液在单位面积上覆盖密度越高、越均匀,防治效果就越好。药液雾滴飘移试验反映了用无人直升机喷洒作业对农药飘失程度的一个优势,无人直升机是螺旋机翼,作业高度比较低,当药液雾滴从喷洒器喷出时被旋翼的向下气流加速形成气雾流,直接增加了药液雾滴对农作物的穿透性,减少了农药飘失程度,并且药液沉积量和药液覆盖率都优于常规,因而防治效果比较好,还可以防止农药对土壤造成污染。
4、节水节药成本低
无人直升机喷洒技术采用微粒喷洒方式至少可以节约10%的农药使用量,这对降低成本,效果明显。无人直升机折旧率低、油量消耗小、人工成本低、维修成本低。

电力系统

利用直升机飞行灵活特点,在各种严重的自然灾害后,可以第一时间让无人直升机飞入电力事故区域进行检测,赢取抢修时间。在电力拉线作业中,无人直升机也可以充分发挥其飞行灵活操作简单的特点。
无人直升机搭载专用的电力巡线设备之后,就可以对山区,峡谷等地段的电力线路进行巡线作业。据调查显示,载人直升机电力巡线一个小时的工作量相当于30个工人一天的工作量,而无人直升机电力巡线系统的工作效率不比载人直升机效率低,这就大大降低了电力巡线的成本。

三维数字城市中的应用

虚拟现实技术可以通过三维建模逼真的模拟现在和未来的城市,支持数据分析、方案论证和优化,支持地理信息系统等,通过这些详实的数据和相关资料可以是直观真实固化方案评估、审核以及管理等日常工作,更为重要的是它可以为多部门参与和协同工作提供了有效的平台。这也是为什么虚拟现实在数字城市中得到广泛应用的主要原因。
在三维数字城市的建设中,无人机航拍扮演着提供“原料”的角色,而且是最适宜的“原料”提供渠道——小范围,高分辨率、机动获取的正射影像DOM!为三维建设过程中的模型建立提供精准定位和可视化展示,通过模型加载、实际纹理贴附,及成为真正的“三维”。体现出真三维三大特性——交互性、沉浸性、多感知性!有着极大的应用前景。

天翼Ⅴ型在各领域得到了多方面应用,在电影、电视剧、MTV、广告、旅游风光片、新闻及专题片的中近景航空拍摄和3D特技拍摄方面有广泛的应用领域,可进行城市规划、在建大型项目、房地产、旅游景点等空中照片拍摄。还可进行大型工程航拍、森林防火、农场作业、科学考察探险,电力巡逻。



系统特点
性能优异:他的旋翼能在静止空气和相对气流中产生向上的力,旋翼由自动倾斜器操纵可产生向前、向后、向左或向右的水平分力,因而天翼无人直升机能做到:
(1)垂直上升或下降、空中悬停、原地转弯,并能前飞、后飞和侧飞;
(2)长时间悬停、贴近地面飞行,或利用地形地物隐蔽飞行;
(3)在野外场地垂直起飞和降落,不需要专门的机场和跑道;
(4)若发动机发生故障空中停车,无人直升机可以利用旋翼自转下滑安全着陆。
飞行控制简单可靠:使用自动驾驶仪全自主执行全部命令,包括起飞、爬升、航线飞行和着陆。能自由悬停,而且飞行起来灵活性相当高超,可用各种速度、用各种飞行剖面的航路进行飞行。
简便安全的起飞和回收方式:不需要发射系统,垂直起降。
实现多种任务载荷: 根据任务需要可搭载12公斤以内的多种任务载荷;如照相机、摄像机、其他勘测设备等。
使用成本低:无人机系统的运营成本较低,飞行操作员的培训时间短,系统的存放、维护简单,还可以免去了调机和停机的费用。
用户能够自主拥有和应用:系统的优势之一是土地监察部门和遥感影像需求部门能够自主拥有和应用,根据工作需要灵活安排监察任务和航摄飞行,而不需要依赖卫星影像和航空部门飞机。

      主要技术指标
机体参数
主旋翼长:2,146 mm
尾旋翼长:403 mm
机体总长:1,778 mm
机体全宽:508 mm
机体全高:711 mm
重量:大约16 kg(全负载加燃油起飞重量约32kg)

引擎参数
引擎模式:日本ZENOAH风冷双缸水平对置发动机
排气量:80 cc
输出功率:7匹
启动方式:外置电启动机
使用燃料:汽油+润滑油混合

性能参数
续航时间:大约60分钟
最大燃料容量:5升(可随载荷情况自行改装)
最大有效载荷:约12kg(满5L油料情况下)
飞行速度:15-30km/h
飞行高度:10-1000m
紧急状况:可设置失控保护保持飞机原地不动(如信号干扰)
飞行稳定仪:能够协助飞行人员增加飞机稳定性和安全性,在出现紧急状况时,飞行人员只要控制油门即可维持飞机悬停处于平稳状态。(选配件)
